TUGAS 02-MERANGKIT KOMPUTER

MERAKIT KOMPUTER

1. Alat Kerja Perakitan Komputer

    a. Obeng Plus (+)

     b. Obeng Minus (-)

      c. Tang Lancip (capit buaya)

     d. Pinset

     e. Gelang Antistatik

     f. Multimeter/Multitester

2. Bahan-Bahan yang Digunakan dalam Perakitan Komputer

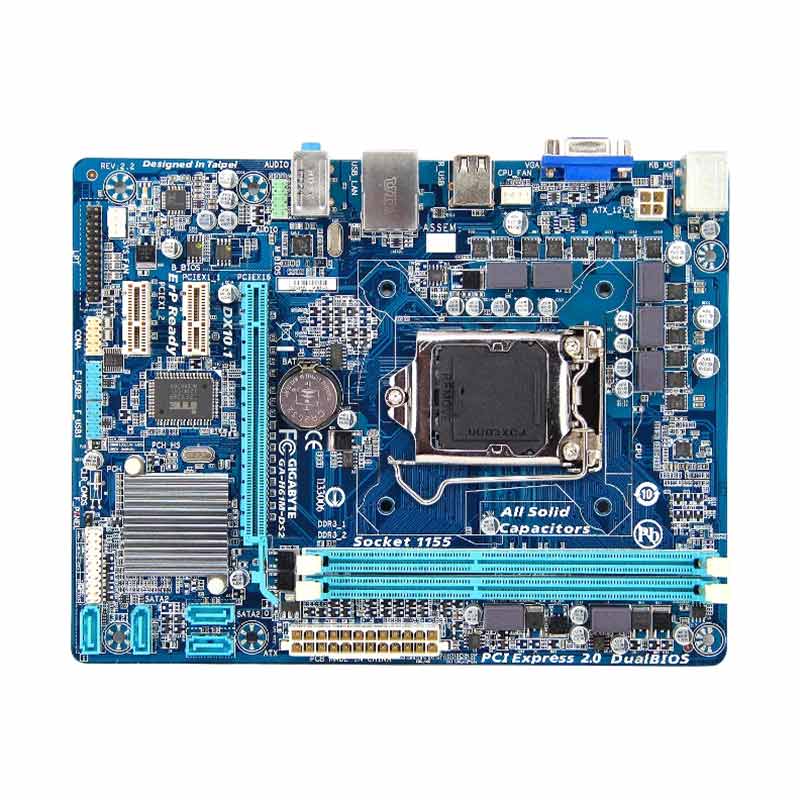

a. Motherboard

    Papan induk atau papan rangkaian utama pada komputer.

b. Processor

    Komponen pemroses dalam komputer



c. Kartu Grafis (VGA Card)

     Mengubah sinyal digital dari komputer menjadi tampilan grafik di layar monitor

d. Heatsink (kipas)

     Kipas pendingin processor dan komponen yang lain.

e. Harddisk

     Penyimpan data untuk dapat meningkatkan kinerja komputer.





f. CD/DVD ROM

     Perangkat penyimpan ke CD/DVD

 g. Memory (RAM)

      Internal Memory, yang berfungsi untuk menyimpan data sementara.

h. Power Supply

     Pengalir listrik ke setiap bagian komputer.

 i. Keyboard & Mouse

     Komponen tambahan sebagai pelengkap dari sebuah PC.

j. Cassing

     Bagian terluar CPU sebagai pelindung komponen-komponen yang ada di dalamnya.

k. Monitor

      Alat output untuk menampilkan gambar hasil olahan dari CPU.

3. Cara Melakukan Perakitan Komputer

    Dalam merakit sebuah komputer ada beberapa tahap yang harus Anda lakukan terlebih dahulu. Berikut tahap-tahap yang perlu dilakukan.

a. Persiapan

     Persiapan terlebih dahulu komponen-komponen yang diperlukan untuk melakukan perakitan komputer. Lakukan perakitan ditempat  yang dimana anda merasa leluasa untuk bergerak sehingga tidak mengganggu aktifitas anda.

     Berikut ini tahap persiapan sebelum merakit komputer.

1. Menyiapkan komponen-komponen perangkat keras

      Persiapkan semua komponen tersebut kemudian letakkan di tempat yang mudah terjangkau. Cek terlebih dahulu semua komponen-komponen perangkat keras (disesuaikan dengan tipenya) dan jangan sampai salah spesifikasi. Sebagai contoh, mainboard yang mendukung slot DDR3 hanya bisa ditempati oleh memory dengan tipe DDR3 pula.

2. Buku manual perakitan

     Setiap komponen biasanya menyertakan buku manualnya. Buku manual ini jangan sampai hilang sebagai bahan referensi pemasangan/instalasi komponen perakitan komputer.

3. Peralatan yang digunakan untuk merakit komputer

     Persiapkan semua alat-alat yang diperlukan untuk merakit, misalnya obeng (plus dan minus), tang, gelang anti-statis yang dapat mencegah terjadinya konslet (short circuit) pada komponen dan peralatan lainnya yang memang diperlukan.

4. Driver CD

     Driver adalah salah satu hal yang jangan anda lupakan karena tanpa driver, sebuah perangkat keras tidak dapat difungsikan. Oleh karena itu, persiapkan driver dari masing-masing komponen agar proses perakitan itu bisa berjalan dengan lancar.

b. Proses Perakitan

     Memulai perakitan komponen-komponen komputer dengan memasang satu per satu hardware yang diperlukan.

        Setelah proses persiapan selesai, kini saatnya melakukan proses selanjutnya, yaitu proses perakitan komputer yang terbagi oleh tahap-tahap berikut.

1. Pasang Jumper Maindboard

      Bacalah terlebih dahulu buku manual (manual guide book) mainboard agar anda tahu di mana jumper akan diletakkan pada mainboard sebagai pengatur CPU dan tegangan yang masuk kedalam mainboard. Pengaturan jumper yang salah bisa berakibat rusaknya prosesor. Jadi, berhati-hatilah saat memasang jumper ini dengan memastikan anda memasangnya dengan benar.

2. Pasang Prosesor



     Pemasangan prosesor pada mainboard akan lebih mudah untuk dilakukan apabila mainboard belum terpasang pada chasing. Hal-hal yang perlu diperhatikan saat memasang prosesor, yaitu menentukan terlebih dahulu posisi 1 pin. Biasanya terdapat tanda pada prosesor pada setiap ujungnya. Masukkan prosesor tersebut sesuai dengan arah pin, angkat tuas pengunci dalam posisi tegak dan terbuka kemudian pasang prosesor pada socket prosesor yang ada pada mainboard. Setelah prosesor terpasang pada mainboard, kembalikan tuas pengunci ke arah bawah untuk menutup prosesor.

3. Pasang Heatsink (Kipas Prosesor)



       Prosesor memiliki suhu yang panas pada saat komputer dalam kondisi menyala. Oleh karena itu, diperlukan kipas ntuk mengurangi hawa panasnya. Heatsink adalah kipas yang dipasang tepat diatas prosesor. Untuk memasangnya cukup mudah, hanya tinggal memasukkan kaki-kakinya saja ke dalam mainboard dan dikencankan. Heatsink dibekali sebuah konektor yang disambungkan pada mainboard sebagai dayanya.

4. Pasang Memori

        Umumnya, memory yang digunakan pada saaat ini adalah berjenis RAM (DDR2 dan DDR3). Pastikan terlebih dahulu jika socket memori pada mainboard Anda adalah tipe socket dengan jenis ini agar sesuai. Cara pasang memory cukup mudah, yaitu dengan menyesuaikan cekungan yang ada pada memori dengan slot pada mainboard.

5. Pasang Mainboard pada Casing





        Langkah selanjutnya adalah memasang mainboard pada casing. Cara memasang mainboard pada casing adalah dengan cara menentukan dudukan (mounting) mainboard pada casing. Jika dudukan telah dipasang, anda memerlukan beberapa perkakas seperti obeng untuk mengencangkan sekrupnya. Atur letak posisi I/O dengan benar. Lakukan secara hati-hati dan perlahan-lahan saat memasangnya supaya mainboard tidak rusak/patah.

6. Pasang VGA Card



        Setelah mainboard terpasang pada casing, langkah selanjutnya adalah memasang VGA card. Cara pasang VGA card pada dasarnya hampir sama dengan cara memasang memory, yaitu dengan menyesuaikan cekungan slot yang ada pada mainboard. Penempatan VGA card pada mainboard bisa anda lihat pada tabel Mainboard Manual Diagram Instruction yang menunjukkan AGP slot.

7. Pasang Power Supply (Catu Daya)

        Langkah selanjutnya adalah memasang power supply atau catu daya. Power supply terletak dibagian pojok atas dibagian belakang casing. Cara memasangnya cukup mudah, yaitu dengan menempatkannya pada tempat (bays) power supply yang sudah disediakan kemudian mengencangkan baut-bautnya dengan obeng. Jangan sampai goyang dan pastikan tidak dengan posisi terbalik (upside down).

8. Pasang Kabel-kabel Motherboard

        Sambungkan semua kabel-kabel yang tersedia pada power supply ke mainboard untuk memberikan daya. Atur sesuai gambar diatas dan tinggalkan kabel untuk HDD dan ODD.

9. Pasang ODD (Optical Device Drive) seperti DVD DAN HDD (Hard Disk Drive)

        Setelah kabel-kabel power supply terpasang pada mainboard, langkah selanjutnya adalah memasang hard drive pada casing. Sesuaikan masing-masing hard drive sesuai dengan ruangan drive pada casing (bays). DVD biasanya diletakkan pada casing bagian paling atas depan, sedangkan HDD terdapat bays tersendiri. Buka penutup bays drive pada casing dan kemudian pasang dan kencangkan baut-bautnya. Jika hard drive telah terpasang sempurna, kemudian colokkan kabel dari power supply ke masing-masing hard drive (gambar diatas).

10. Finishing/Penyelesaian

        Setelah semua kabel dan konektor telah tersambung, begitu pula dengan mainboard pada casing. Kini saatnya melakukan finishing dengan mengecek seluruh fungsi dari komponen-komponen yang telah dirakit menjadi sebuah komputer PC. Berikut ini langkah-langkah pengecekan yang dapat anda lakukan.

    a) Pasang penutup casing dengan sempurna menggunakan perkakas obeng.

    b) Pasang kabel port VGA ke monitor dan colokkan kabel power monitor.

    c) Colokkan kabel power CPU ke socket/sakelar listrik dan nyalakan.

11. Test PC

        Jika tidak ada masalah saat monitor dan PC dinyalakan, selanjutnya PC akan mask ke mode POST dan anda tinggal melakukan pengaturan setting BIOS. Permasalahan yang sering terjadi adalah kesalahan pemasangan kabel, pemasangan komponen yang tidak pas, dan lain sebagainya. Kesalahan tersebut biasanya akan langsung terdeteksi dan PC akan mengeluarkan tanda berupa bunyi "beep" dengan nada yang teratur. Periksa kembali pemasangan kabel dan cek posisi komponen-komponennya.

            Jika unit sudah berjalan dengan normal, selanjutnya adalah setting BIOS dan instal Operating System. Jangan lupa juga untuk menyiapkan CD instalasi aplikasi dan driver dari komponen-komponen tersebut.
